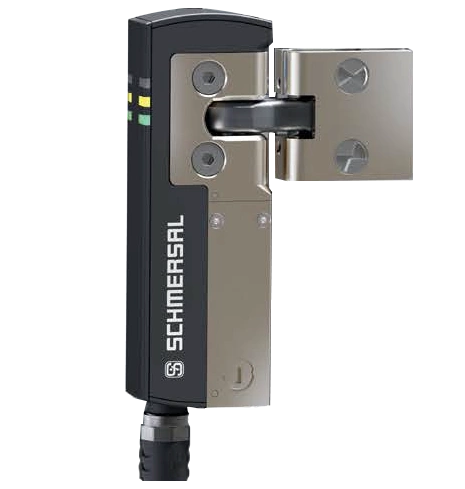

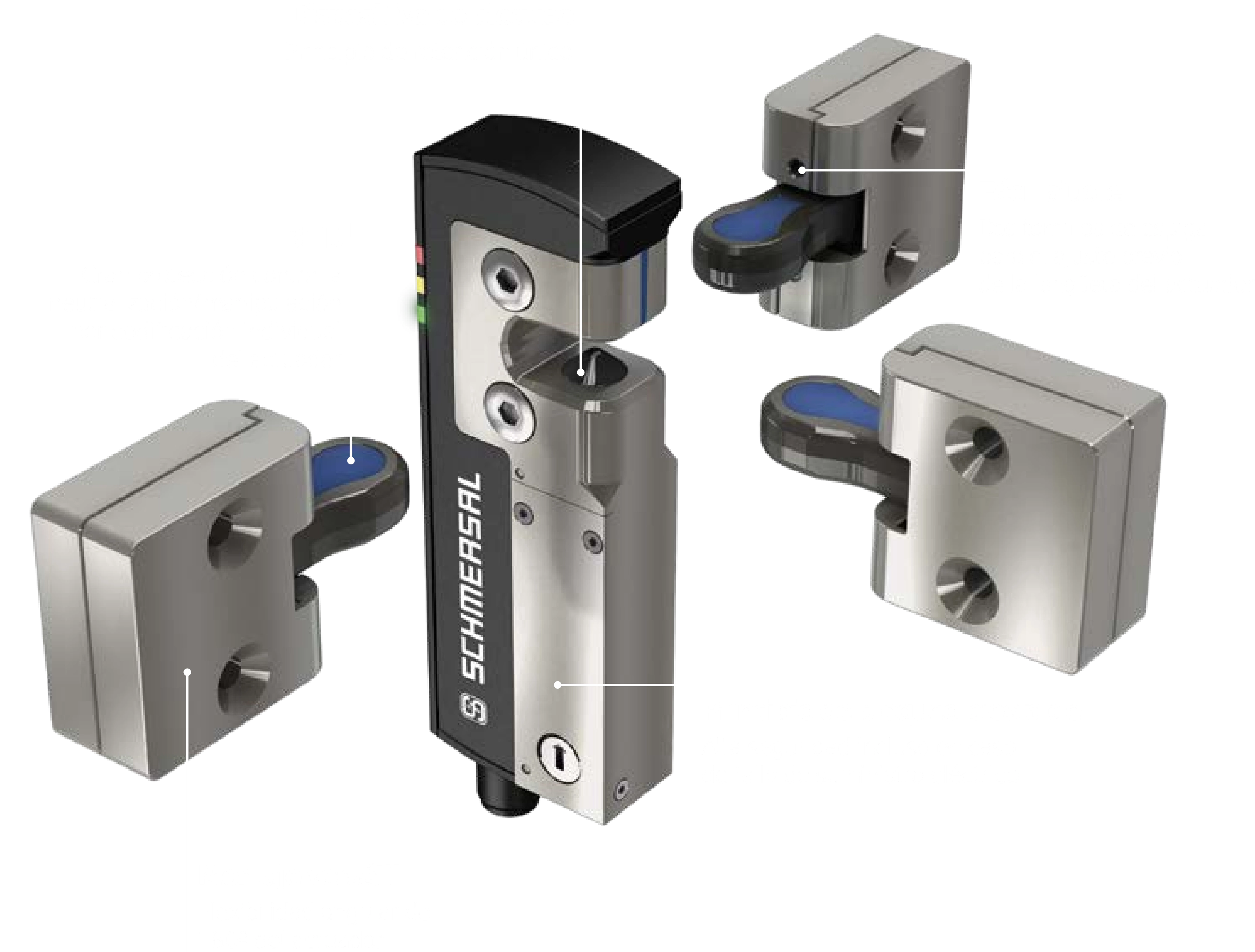

SEGURO. FLEXIBLE. PEQUEÑO. EL DISPOSITIVO DE BLOQUEO DE SEGURIDAD BIESTABLE AZM40
PRINCIPIO DE BLOQUEO ÚNICO
El AZM40 dispone de una función de bloqueo único que está en proceso de ser patentado.

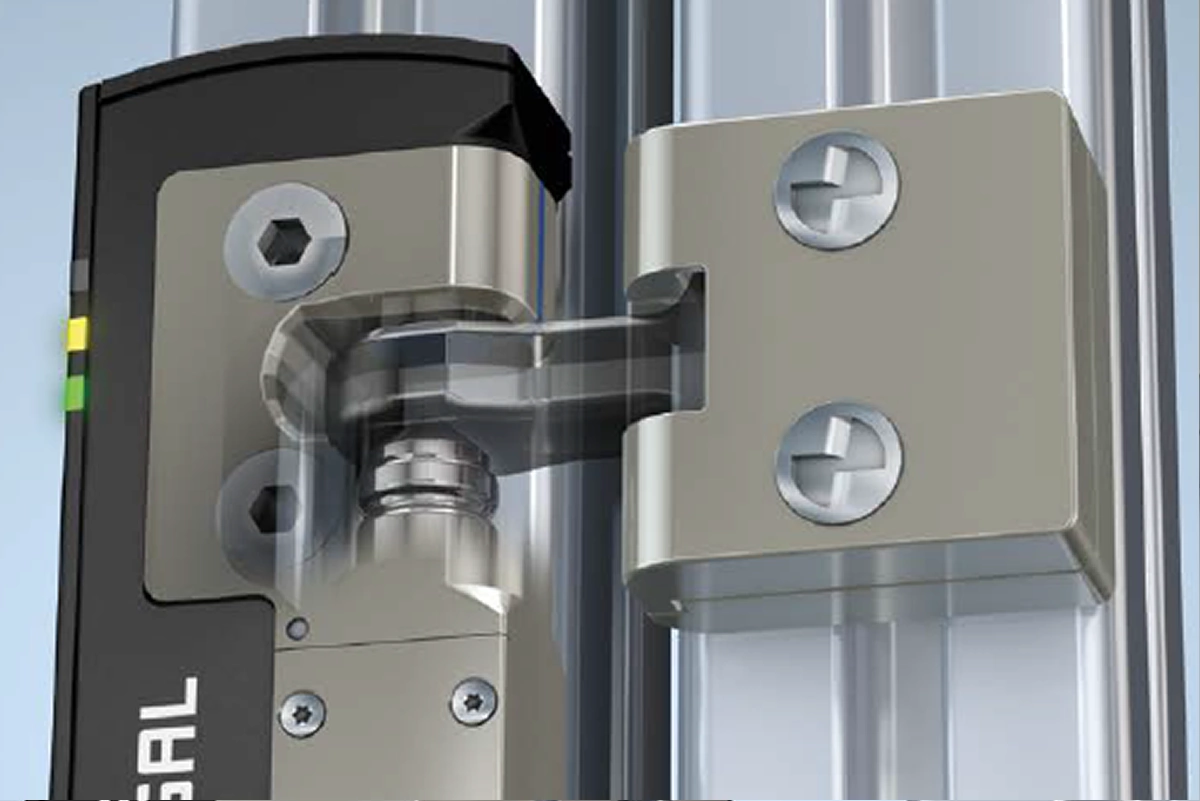

En este innovador sistema de bloqueo, el perno de bloqueo cónico del AZM40 se introduce en un alojamiento en el actuador, mientras que en el bloqueo convencional, el perno de bloqueo se introduce completamente a través de una abertura en el actuador.
En este innovador sistema de bloqueo, el perno de bloqueo cónico del AZM40 se introduce en un alojamiento en el actuador, mientras que en el bloqueo convencional, el perno de bloqueo se introduce completamente a través de una abertura en el actuador.
COMPENSACIÓN DE LAS FUERZAS LATERALES – REDUCE LOS TIEMPOS DE PARADA
El principio de bloqueo ofrece diversas ventajas:
Ya que el perno de bloqueo solo está unido al actuador mediante una superficie biselada, es posible compensar de mejor manera las fuerzas laterales. La innovadora mecánica de bloqueo permite el bloqueo y desbloqueo de resguardos y trampillas ligeramente tensas. Esto contribuye a un desarrollo sin contratiempos de los procesos de fabricación y a una minimización de los tiempos de parada.
Ya que el perno de bloqueo solo está unido al actuador mediante una superficie biselada, es posible compensar de mejor manera las fuerzas laterales. La innovadora mecánica de bloqueo permite el bloqueo y desbloqueo de resguardos y trampillas ligeramente tensas. Esto contribuye a un desarrollo sin contratiempos de los procesos de fabricación y a una minimización de los tiempos de parada.
MENOS SUSCEPTIBLE A FALLOS GRACIAS AL POSICIONAMIENTO ÓPTIMO DE LOS SENSORES RFID
Además, gracias al sistema de enclavamiento es posible colocar los sensores RFID centrados, en frente del perno de bloqueo De esta manera, el sistema es menos susceptible a fallos por campos RFID ajenos y otros sistemas RFID, por lo que es posible montar varios dispositivos uno al lado del otro.
Además es posible compensar de mejor manera los actuadores inclinados o angulares. Esto también incrementa la disponibilidad de la máquina.
Además es posible compensar de mejor manera los actuadores inclinados o angulares. Esto también incrementa la disponibilidad de la máquina.
MONTAJE OCULTO DE LOS SENSORES

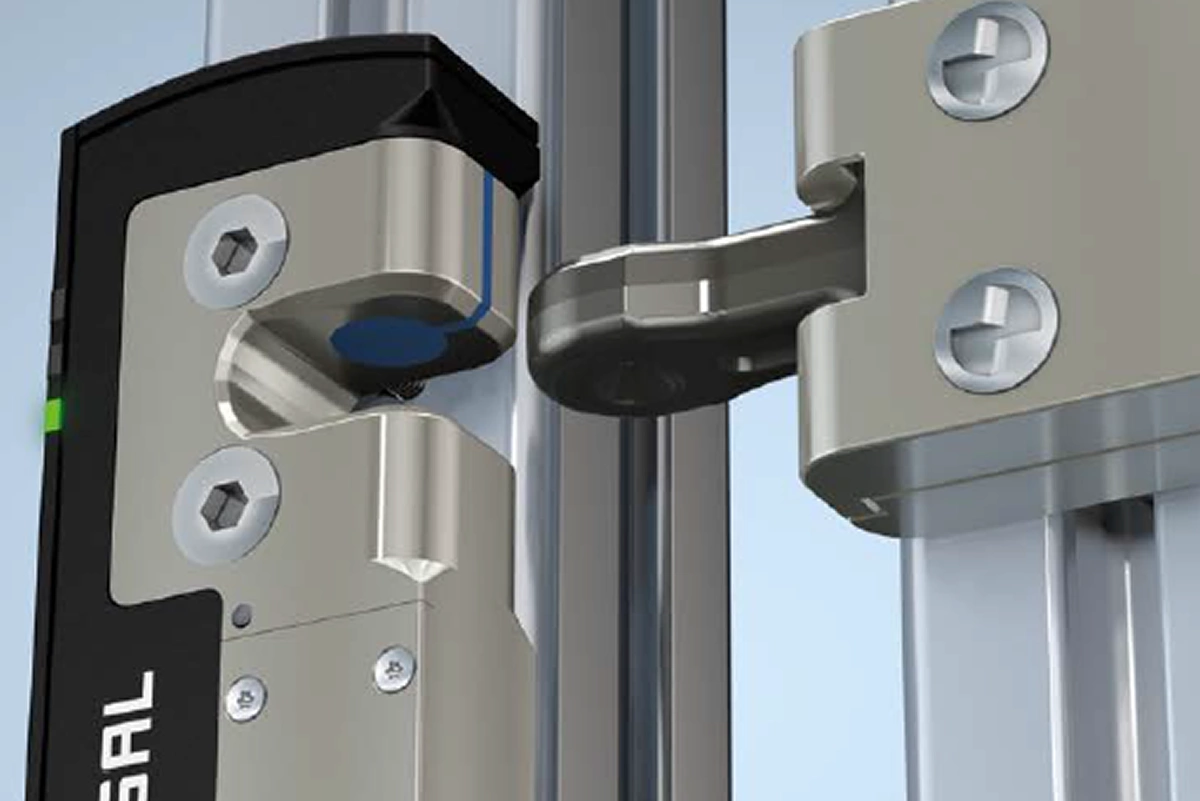

Gracias a la colocación centrada de los sensores, el AZM40 se puede montar oculto, como por ejemplo en un perfil. Para ello no se requiere de un espacio adicional para la comunicación RFID. De esta forma no hay influencia alguna en el rango de detección por las paredes del perfil.
Carol Automatismos Martorell
Tu proveedor de Sistema del sistema AZM 4
CAMPOS DE APLICACIÓN
Gracias a la posibilidad de montar el dispositivo de bloqueo en espacios estrechos, así como en las más diversas posiciones, los ámbitos de aplicación del AZM40 son de lo más variados. El AZM40 es especialmente adecuado para el montaje en máquinas con pequeñas trampillas o resguardos giratorios y/o deslizantes.

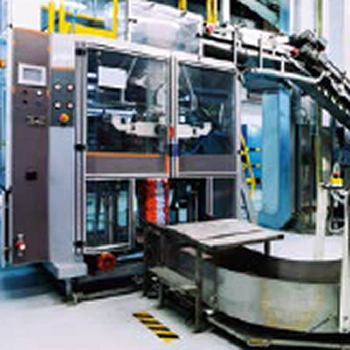

MÁQUINAS DE ENVASE Y EMBALAJE

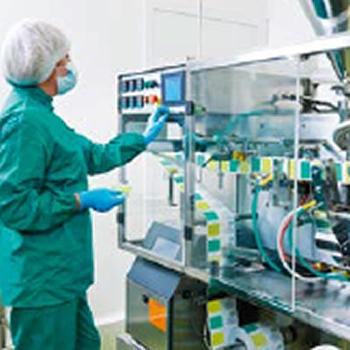

INDUSTRIA FARMACÉUTICA
INDUSTRIA

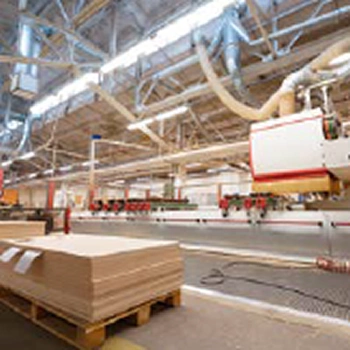

MADERERA
SISTEMA BIESTABLE: SEGURIDAD Y MENOR CONSUMO DE ENERGÍA

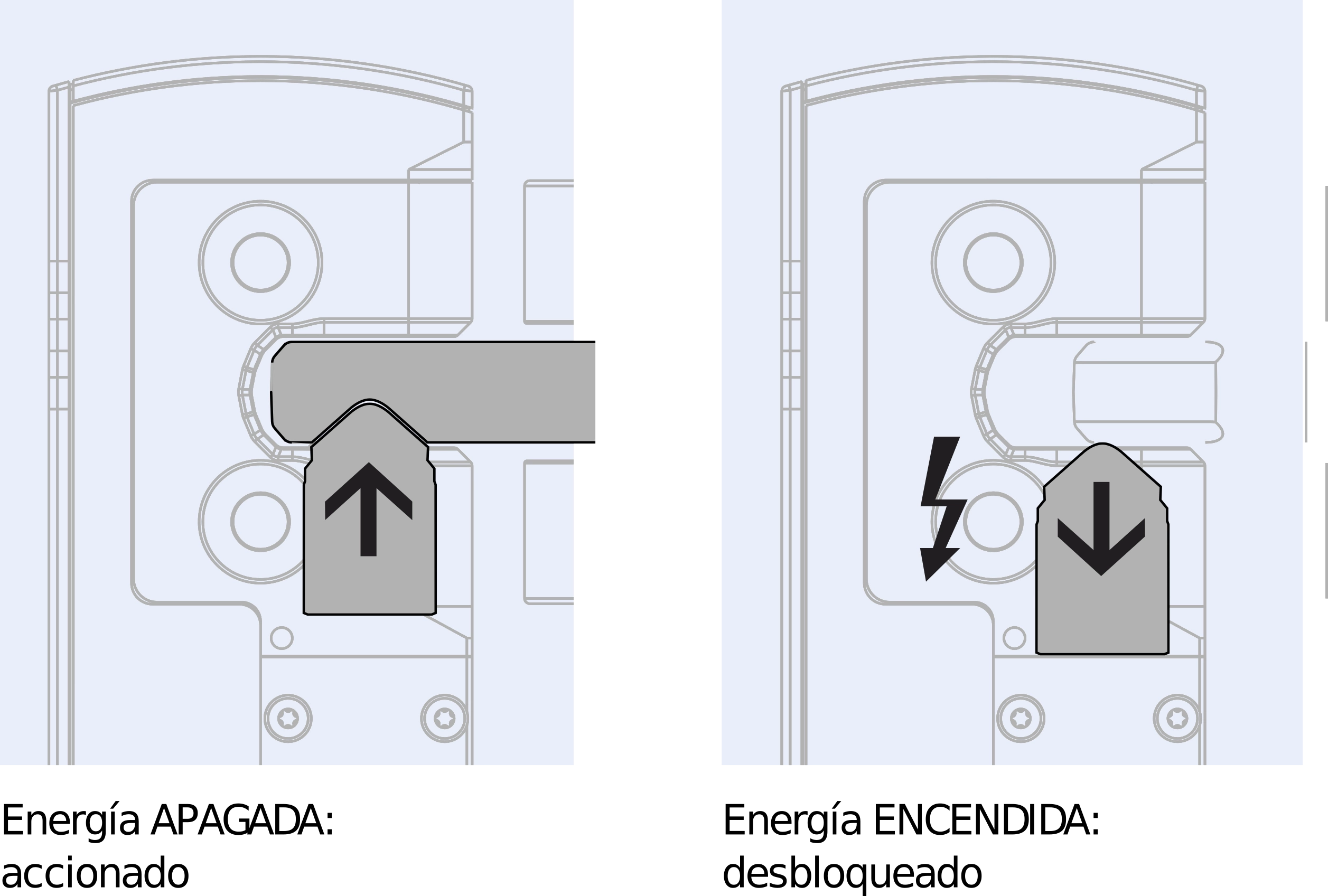

El AZM40 dispone de un principio de bloqueo biestable. Esto significa, que, en caso de fallo de suministro, el dispositivo de bloqueo mantiene el último estado de bloqueo.
En consecuencia, la operación segura está garantizada en cualquier estado operativo de la máquina, ya que incluso en el caso de movimientos por inercia peligrosos, el resguardo de seguridad sigue estando cerrado si falla el suministro eléctrico.
Además, el consumo de energía es menor con el principio de bloqueo biestable.
En consecuencia, la operación segura está garantizada en cualquier estado operativo de la máquina, ya que incluso en el caso de movimientos por inercia peligrosos, el resguardo de seguridad sigue estando cerrado si falla el suministro eléctrico.
Además, el consumo de energía es menor con el principio de bloqueo biestable.
GRAN FLEXIBILIDAD
Gracias a la flexibilidad angular de 180º, el actuador puede avanzar de forma continua hacia el AZM40, de manera que el dispositivo de bloqueo también se puede utilizar con trampillas que no cierran en un ángulo de 90º o que se abren hacia arriba en un ángulo de 45º.
De esta manera, la flexibilidad angular contribuye a que el dispositivo de bloqueo se pueda montar también en zonas con poco espacio y de difícil acceso.
De esta manera, la flexibilidad angular contribuye a que el dispositivo de bloqueo se pueda montar también en zonas con poco espacio y de difícil acceso.

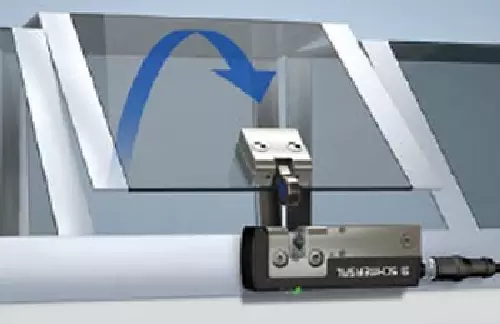

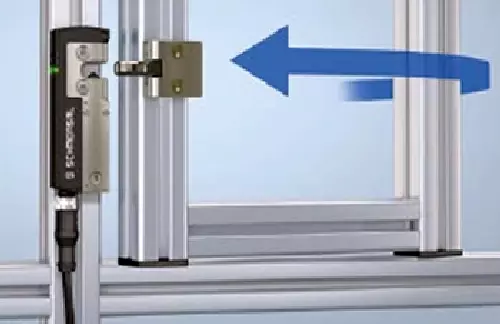

RESGUARDOS GIRATORIOS

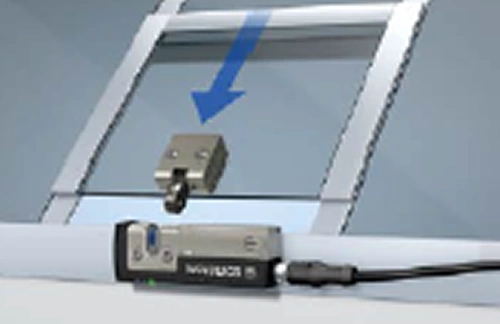

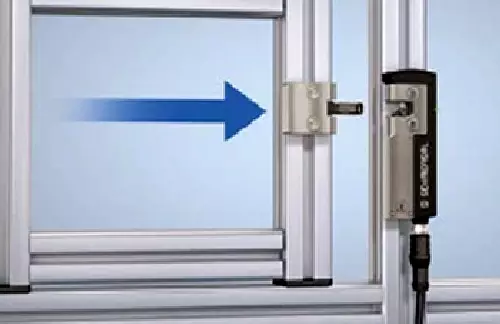

RESGUARDOS DESLIZANTES
PROTECCIÓN CONTRA LA NEUTRALIZACIÓN O MANIPULACIÓN POR CODIFICACIÓN INDIVIDUAL
En el caso de neutralizar (manipular) los dispositivos de bloqueo,
la máquina ya no funcionará bajo las condiciones indicadas por el fabricante. La consecuencia puede ser un incremento notable de riesgo para el operador.
Si no se puede excluir cualquier tipo de evasión mediante modos de funcionamiento modificados u opcionales, el fabricante sólo tendrá una medida: deberá dificultar o impedir el sabotaje de los dispositivos de bloqueo. (extracto de la norma ISO 14119).
En la versión básica, el AZM40 acepta cualquier actuador adecuado. Gracias a la integración de la tecnología RFID en los sensores de seguridad, las versiones con codificación individual pueden alcanzar un nivel de codificación alto según la norma ISO 14119.
la máquina ya no funcionará bajo las condiciones indicadas por el fabricante. La consecuencia puede ser un incremento notable de riesgo para el operador.
Si no se puede excluir cualquier tipo de evasión mediante modos de funcionamiento modificados u opcionales, el fabricante sólo tendrá una medida: deberá dificultar o impedir el sabotaje de los dispositivos de bloqueo. (extracto de la norma ISO 14119).
En la versión básica, el AZM40 acepta cualquier actuador adecuado. Gracias a la integración de la tecnología RFID en los sensores de seguridad, las versiones con codificación individual pueden alcanzar un nivel de codificación alto según la norma ISO 14119.
La versión -I1 sólo acepta el actuador que fue programado (teach-in) durante la primera conexión.

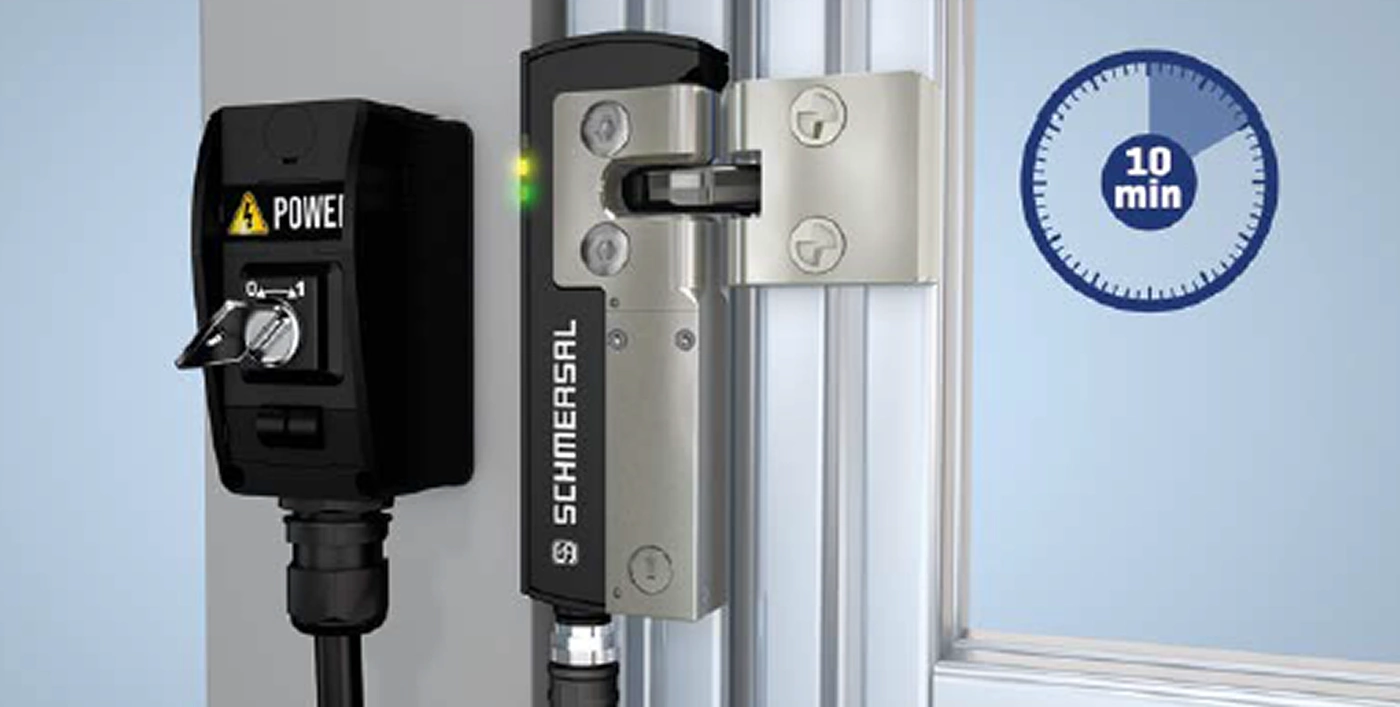

En la tercera variante, la -I2, este proceso de aprendizaje se puede repetir las veces que se desee. Un bloqueo de habilitación de diez minutos impide el cambio inmediato de un actuador, incrementando así la protección contra la neutralización o manipulación.
De esta forma el usuario puede elegir la variante de codificación más adecuada para su caso, determinando al mismo tiempo el grado de protección contra la neutralización o manipulación.
En la tercera variante, la -I2, este proceso de aprendizaje se puede repetir las veces que se desee. Un bloqueo de habilitación de diez minutos impide el cambio inmediato de un actuador, incrementando así la protección contra la neutralización o manipulación.
De esta forma el usuario puede elegir la variante de codificación más adecuada para su caso, determinando al mismo tiempo el grado de protección contra la neutralización o manipulación.
SEGURO. FLEXIBLE. PEQUEÑO.
EL DISPOSITIVO DE BLOQUEO DE SEGURIDAD BIESTABLE AZM40
INSTALACIÓN FÁCIL Y SEGURA CONTRA ERRORES
Mediante los sistemas de instalación de Schmersal, la instalación se realiza de manera rápida, fácil y económica.
Se evitan los errores de cableado y se reduce enormemente el trabajo de cableado. Se dispone de sistemas de instalación activos y pasivos.
Se evitan los errores de cableado y se reduce enormemente el trabajo de cableado. Se dispone de sistemas de instalación activos y pasivos.

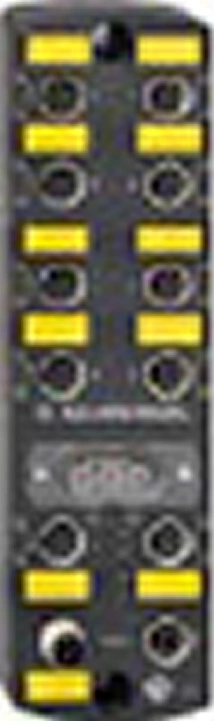

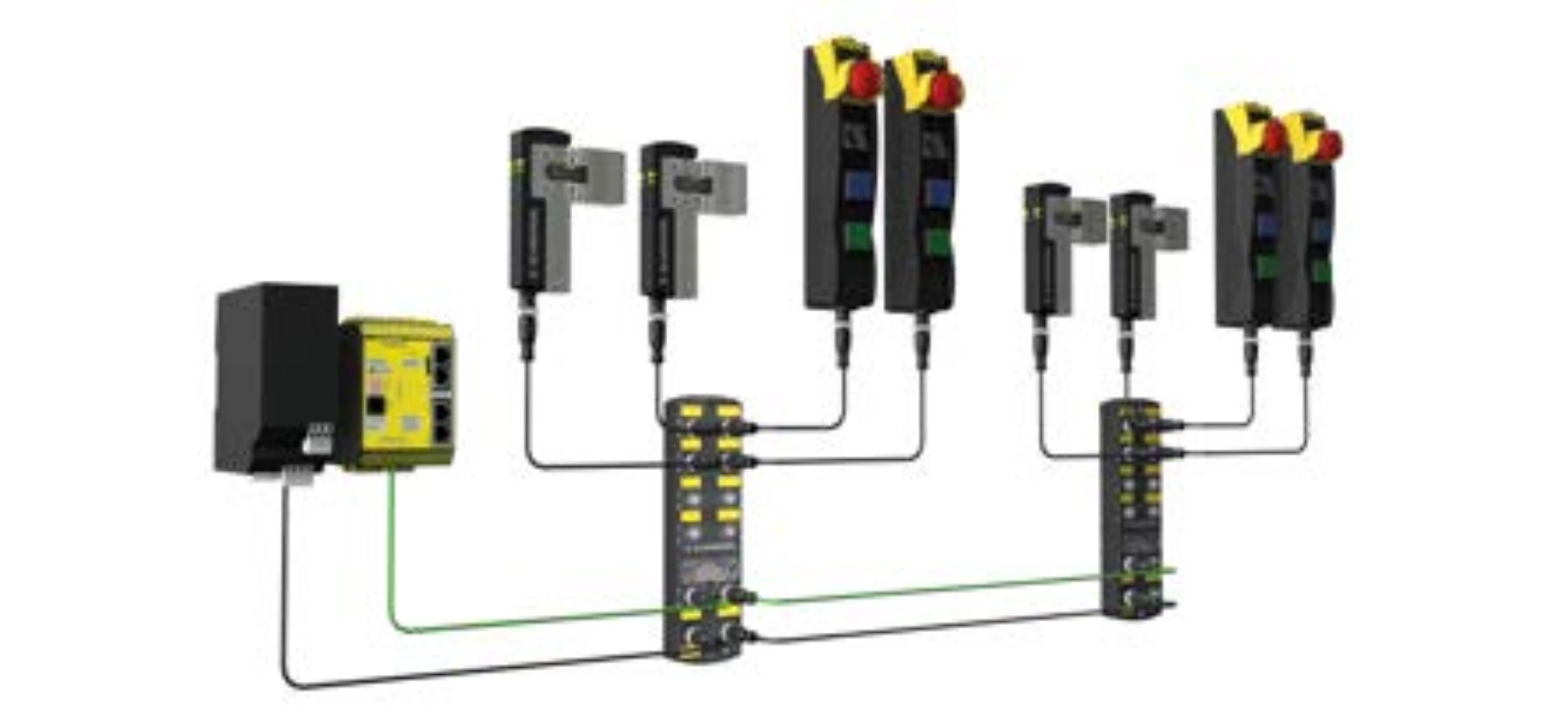

CAJA DE CAMPO DE SEGURIDAD (SAFETY FIELDBOX) SFB
- Sistema de instalación activo
- Conexión libre de los dispositivos de seguridad
- Conexión de hasta 8 dispositivos de seguridad
- Interfaz de bus de campo PROFINET / PROFIsafe con el PLC superior
- Posibilidad de evaluar todas las señales de diagnóstico de todos los dispositivos de seguridad conectados

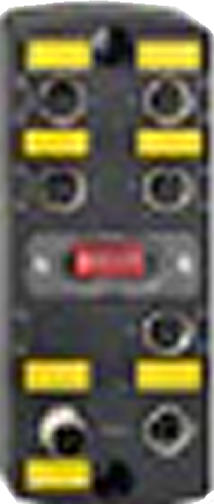

CAJA DE DISTRIBUCIÓN PASIVA PFB
- Sistema de instalación pasivo
- Conexión en serie de los interruptores de seguridad
- Conexión de hasta 4 dispositivos de seguridad
- Fusible individual de los dispositivos de seguridad
EVALUACIÓN
Para la evaluación segura de las señales, se dispone, dependiendo del grado de complejidad y del número de circuitos de seguridad, soluciones basadas en relés de seguridad y PLC's de seguridad con múltiples opciones de visualización y diagnóstico.

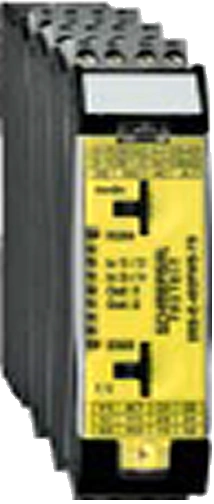

Los relés de seguridad multifuncionales SRB-E-FWS-TS incluyen las funciones de monitorización de paro seguro y temporizador de seguridad en un mismo componente. La variante SRB-E-402FWS-TS dispone además de la posibilidad de monitorizar los contactos o salidas de una monitorización de un resguardo de seguridad.
Con esta variante es posible evitar la apertura del resguardo
de seguridad durante movimientos peligrosos y desconectar el movimiento de manera segura mediante la segunda función de seguridad, es decir la monitorización del resguardo de seguridad. Además, gracias a las salidas seguras se evita el arranque de la máquina con el resguardo abierto.
Los relés de seguridad multifuncionales SRB-E-FWS-TS incluyen las funciones de monitorización de paro seguro y temporizador de seguridad en un mismo componente. La variante SRB-E-402FWS-TS dispone además de la posibilidad de monitorizar los contactos o salidas de una monitorización de un resguardo de seguridad.
Con esta variante es posible evitar la apertura del resguardo
de seguridad durante movimientos peligrosos y desconectar el movimiento de manera segura mediante la segunda función de seguridad, es decir la monitorización del resguardo de seguridad. Además, gracias a las salidas seguras se evita el arranque de la máquina con el resguardo abierto.
